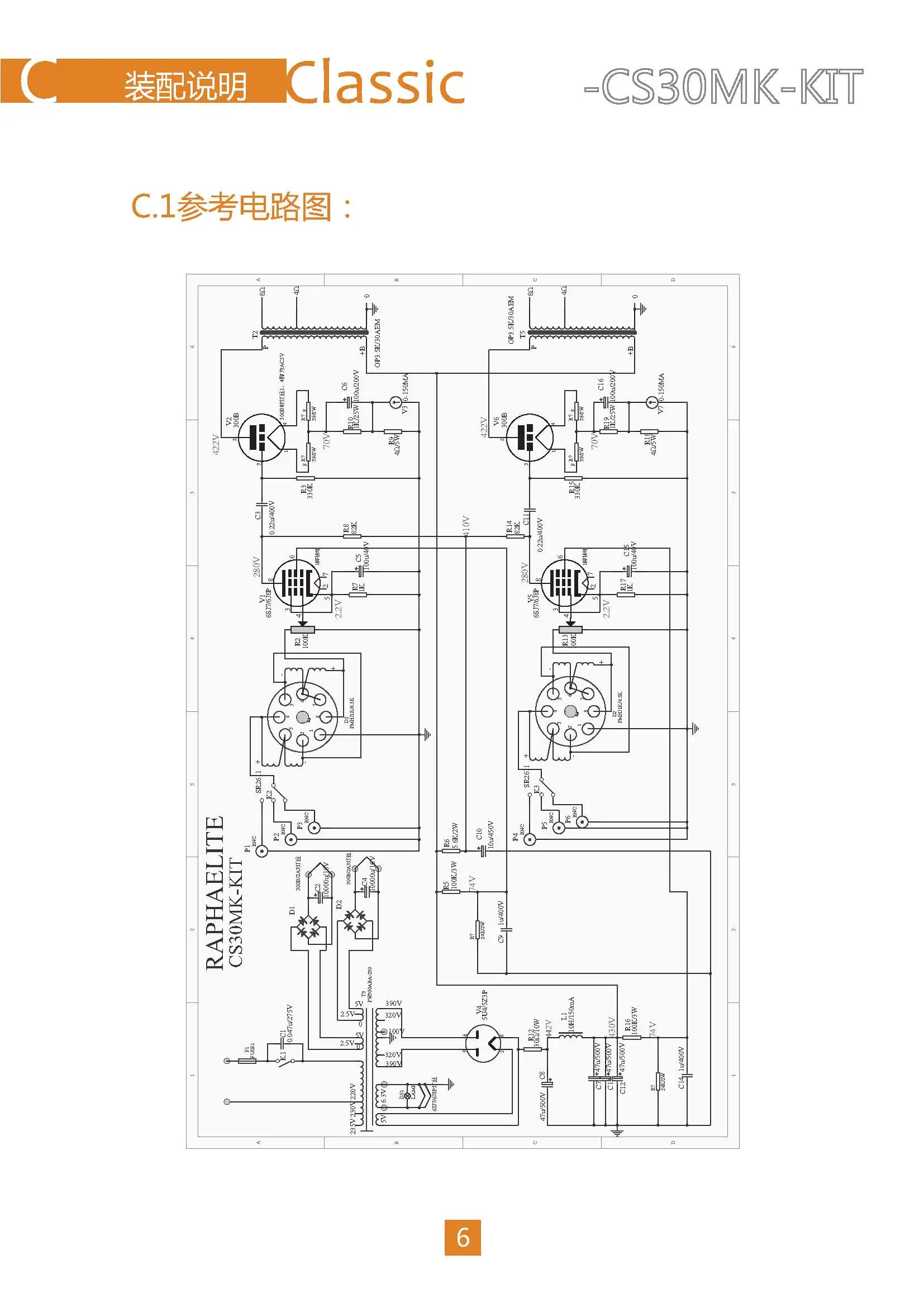

Hier der Schaltplan von der Ali Webseite, dann wird's hoffentlich deutlicher:
https://ae01.alicdn.com/kf/H17a9a84a157442dfa810b9e9622b1341t.jpg
Gruß Günter
Zeigt her eure Röhrengeräte...
-
-
Alles anzeigen
So, mein Rückfall in die Sucht hat die ersten Töne
von sich gegeben.
Erstaunlich gut, noch einige kleine Restarbeiten
und er kann als Vollverstärker genutzt werden.
Aber eine Warnung an die Bastler, das ist kein
Bausatz, eher eine Teilelieferung. Man sollte schon
einige Erfahrung haben um das Projekt erfolgreich
abzuschließen. Einige Änderungen sind auch notwendig.
Klanglich hat er mich aber angenehm überrascht.
Trockener, druckvoller Bass, angenehme Mitten und
schöner Hochton.
Aber doch anders als meine eigenen Verbrechen mit
der C3g als Treiber.
Aber wie immer Geschmacksache
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. Grüße
heinrich
welche änderungen hast du vorgenommen?
was waren die geöbsten probleme?
danke.
-
Wenn mein Chinesisch richtig ist, sind das
PMHJ 1K/4,5K Eingangs Übertrager
-
Hallo Ig,
Wenn ich mehr Zeit habe, schreib ich mal was
dazu. Wenn Du sofort eine Antwort brauchst,
mit PN
Gruß
heinrich
-
Wenn mein Chinesisch richtig ist, sind das
PMHJ 1K/4,5K Eingangs Übertrager
Moin Heiinrich
Das führt zu eine Eingangsimpedanz von ca. 22k in dieser Schaltung. Das finde ich nicht unbedingt günstig. Es mag aber andere Vorteile haben.
-
Die wichtigsten Änderungen betrifft die Heizspannungen
Selbst wenn ich den 235 Volt Netzanschluß nehme,
sind die deutlich zu hoch. Der nächste Punkt sind
die mehrfach Erdungen und die schlechte Schutzkontakt
Verbindung zum Gehäuse.
Wer sich mit dem Gedanken trägt, so ein Teil zu bestellen,
sollte das aber selber erkennen. Wenn nicht gibt es
wahrscheinlich eine Bauruine
-
Hallo Jo,
Habe mir gerade Oktal-Füße mit einer Brücke
von 4 nach 8 gemacht. Werde mal ohne ÜT hören
-
Hallo Jo,
Habe mir gerade Oktal-Füße mit einer Brücke
von 4 nach 8 gemacht. Werde mal ohne ÜT hören
Moin Heinrich
Bin schon gespannt, ob du einen Unterschied hörst. Ich halte den Trafo für entbehrlich. Es ist aber jedenfalls ein sehr schöner Amp - keine Frage!
(Aber nichts für Anfänger
) -
Das klingt selbst für mich merkwürdig,
mit Übertrager gefällt er mir besser.
Wenn ich es mit Farben vergleiche, würde
ich sagen mit ÜT ist Schwarz schwarz, ohne
ist es Anthrazit, mit ist das Klangbild knackiger
Vorurteile sollte man hin und wieder überprüfen.
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. -
Alles anzeigen
Das klingt selbst für mich merkwürdig,
mit Übertrager gefällt er mir besser.
Wenn ich es mit Farben vergleiche, würde
ich sagen mit ÜT ist Schwarz schwarz, ohne
ist es Anthrazit, mit ist das Klangbild knackiger
Vorurteile sollte man hin und wieder überprüfen.
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. Hallo Heinrich, ist das nicht seltsam?
Aber vielleicht gibt es ja auch dafür eine Erklärung.
Mal sehen, ob sich noch andere Röhrenverstärker-Experten dazu äußern wollen.
-
Ich kann nur was zur CD beitragen, die auf dem ersten Bild von Heinrich zu sehen ist: Wunderbare Scheibe von Jennifer Warnes! Die Musik habe ich zum ersten Mal, als sie veröffentlicht wurde, in einem uralten Wohnwagen auf einem Campingplatz im Hunsrück gehört. Gespielt in einem Ghettoblaster! Ich weiß, interessiert hier keine Sau, wollt‘ ich aber trotzdem erzählen. Sorry!
-
Hallo Heinrich,
das Western Electric Model 91A (mit Pentoden-Treiber) hat Übertrager. (Das weißt du natürlich.)
Standard-300B-Verstärker von heute setzen dagegen eher auf die direkte Ansteuerung.
Bei Raphaelite gehört es scheinbar zum Konzept. Ich kann mich noch an einen anderen Raphaelite-Amp erinnern, über den wir beide mal am Telefon diskutiert haben.
Ein wenig Brainstorming: Sättigung und Oberwellen können einen „Eisen-Klang” erzeugen. Jeder Übertrager fügt dem Signal durch Hystereseeffekte ganz dezente Verzerrungen hinzu.
Susuma Sakuma war beispielsweise jemand, der bei seinen Amps ebenfalls verstärkt auf „Eisen” gesetzt hat.
-
Hier mal ein Bild der "Eingeweide"
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. Es gibt kleine Abweichungen zum Original.
Da sich das Teil als vollwertiger "Vollverstärker"
heraus gestellt hat, werde ich ihm ein Motorpoti
verpassen.
Hallo Michelino,
Ja, die CD ist ideal zum testen, Titel 8 und 10
lassen die Wände wackeln
-
Der Eingangsübertrager "hängt in der Luft" resp. hat keinen Massebezug! Pin 1 der Oktalfassung scheint ja einfach nur dekorativ mit der Masse verbunden zu sein.
Ist das so, Heinrich?
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. -
Da fehlt die Brücke
LG
Michael
-
Über den Ausgang bekommt die Platine Masse
-
Vermutungen, aber ein Schaltplan könnte weiterhelfen
Der würde mich auch brennend interessieren!
-
Siehe oben unter #5.241, da hatte ich ihn doch gepostet!
LG Günter
-
Ist da als erster Ladeelko hinter dem GR wirklich 47uF drin?
-
Bei mir nicht, das habe ich geändert.
Sind jetzt 10µF / 600V MKP
