Hallo,
wichtig ist nur die korrekte Verschaltung. Beim Empfänger / empfangenden XLR-Kabel muss die negativ Phase im Adapter auf Signal Masse gelegt werden.
Wellenfront
Rein technisch kein Problem.
Die Beschaltung des Kabels wurde ja schon erwähnt.
Versuche herauszufinden welche Ausgangsimpedanz Dein VV am RCA Out hat und welche Eingangsimpedanz die Aktivlautsprecher. Wenn die Werte zu nah beieinander liegen kann es sein, dass es dünn/verhangen/irgendwie Kraftlos klingt.
Konkretere Infos kann man guten Gewissens nur geben, wenn man die Geräte kennt um die es geht. Gibt zu viele mit unterschiedlichen Parametern.
Ist mittlerweile bei XLR 2+ und 3- Standard?
Früher ging’s da durchaus wild durcheinander, je nach Hersteller.
Also im Profibereich (PA) habe ich das seit über 30Jahren nie anders gehört.
Hallo Oliver, hier werden alle möglichen Beispiele skizziert:
https://www.ranecommercial.com/legacy/pdf/ranenotes/Sound_System_Interconnection.pdf
Nr 17 ist die passende Schaltung
Beide Varianten gehen.
Hallo Oliver,

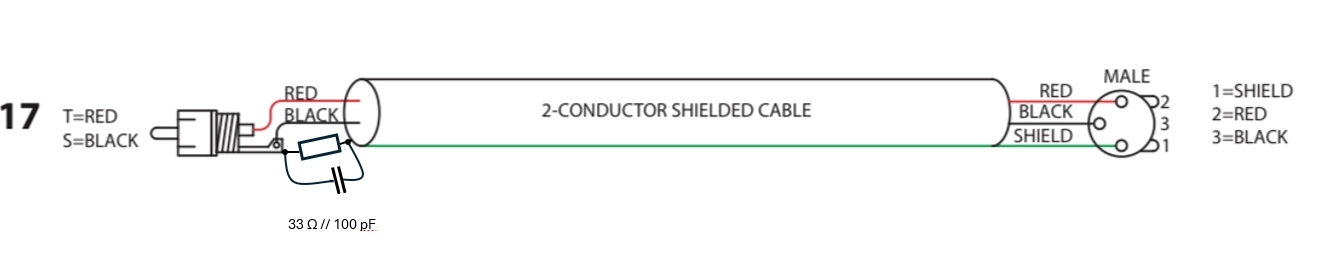

ich würde keine von den Varianten wählen, sondern diese hier Klick mich
Die Variante hat den Vorteil, dass der Schirm für hohe Frequenzen angebunden und wirksam ist (über den Kondensator 100 pF). Der Widerstand sorgt dafür, dass die Massen eines Schutzklasse II Gerät, wenn dieses an dem XLR-Gerät angeschlossen wird, auf das Potential des XLR-Gerätes gezogen wird. Bedenke, dass schutzisolierte Geräte doch eine Spannung im zwei- manchmal sogar dreistelligen Voltbereich auf ihrer Masse haben können. Zwar bricht die Spannung durch die Eingangsimpedanz des XLR-Eingangs zusammen, aber ob das ausreicht?
Durch den 33 Ohm ist dies sichergestellt.
Gruß
Uwe
Alles anzeigenHallo in die Runde.
Folgendes beschäftigt mich gerade…
Ich möchte ein vorhandene XLR Kabel nutzen, um einen Vorverstärker mit Aktivlautsprechern zu verbinden.
Der Haken an der Sache ist, daß der Vorverstärker nur unsymmetrisch via Cinch ausgibt, während die aktiven Lautsprecher XLR Eingänge haben.
Kann man vom Vorverstärker via Cinch-XLR Adapter in die XLR Eingänge der Lautsprecher gehen , oder muss man da etwas beachten ?
Gruß, Oliver
Einfach zwei dieser nehmen und deine RCA-Kabel anschließen. Selbst Nagra hat solche seinen Endstufen beigelegt:
Gerade bei einem langem Kabel zu den Aktivboxen würde ich diese Adapter nicht verwenden. Wenn dann kurzes Cinch- und langes XLR-Kabel.
Ansonsten besteht die Gefahr einer Brummschleife. Das muss nicht passieren, kann aber.
Gruß
Uwe
Alles anzeigenGerade bei einem langem Kabel zu den Aktivboxen würde ich diese Adapter nicht verwenden. Wenn dann kurzes Cinch- und langes XLR-Kabel.
Ansonsten besteht die Gefahr einer Brummschleife. Das muss nicht passieren, kann aber.
Gruß
Uwe
Die Adapter gibts für beide XLR Seiten, also Male und Female.
für eine permanente Geschichte würde ich passend Kabel konfektionieren lassen.
So eines habe ich kürzlich bei meinem Händler ausgeliehen. aber das war XLR nach RCA.
Je nach XLR Kabel ist da ordentlich Zug auf dem Adapter, und auf Dauer vielleicht für den Cinch Anschluss ungesund.
Je nach XLR Kabel ist da ordentlich Zug auf dem Adapter, und auf Dauer vielleicht für den Cinch Anschluss ungesund.
Deshalb ja mein Vorschlag ein kurze Cinchkabel zwischen Cinchausgang und Adapter.
Beste Lösung ist natürlich das Kabel gleich mit auf einer Seite Cinch- und auf der anderen XLR-Stecker zu konfektionieren, da sind wir uns ja einig.
Gruß
Uwe

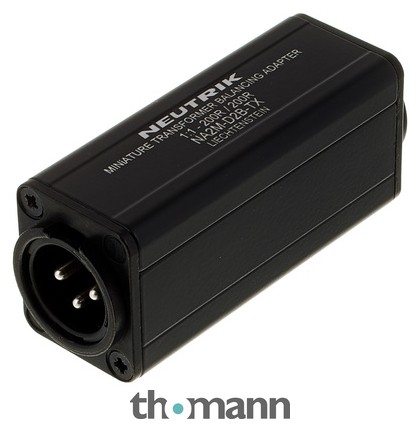

So richtig gut, wäre hier ein kleiner Trafo....
Gibt es nicht so was aus dem Studio - Bereich?
Also ich würde so was nehmen.
Hier sind auch u.U. verschiedene Netzphasen am werkeln, also die Anlage ist an einer Steckdose, die Aktivlautsprecher an anderen Steckdosen, mit möglicherweise auch unterschiedlichen Phasen. Das kann Ärger machen. Durch die Trenntrafos wird das vermieden.
Diese hier?
https://www.abacus-electronics.de/media/wysiwyg/pdf/Manual_Trifon_de.pdf
Wofür wills Du unbedingt den XLR-Eingang benutzen wenn ein passender
Cincheingang vorhanden ist? Laut Anleitung sind beide parallelgeschaltet.
