und Rg1 bei den dreien?
Ich habe das Dokument zusammenfügen lassen und Rg1 angefügt:
Beiträge von PowerOnoff
-
-
Gibt es das auch für die 2A3?
Schau mal bitte rüber!
-
Anbei eine gute Zusammenstellung der 3 wichtigsten 300B Arbeitspunkte!
-
Ich benutze aktuell eine EL3n in Triodenmodus mit Zwischenübertrager (NC20)
Das geht ganz gut!
-
Das ist doch ein sehr guter Arbeitspunkt!
Ich habe in meinem aktuellem 300B Projekt mit den FC-20S (ISO Tango Übertrager) die 3,5K gewählt, einen DALE 50W RK von 1,2K Ohm und moderate 60mA dann mit sich einstellendem -74V grid Bias gewählt. UB sind 425V. Das gefällt mir gut!
Gerne würde ich mal die EL84 mit Anodendrossel als Treiber für die 300B einsetzen und dann mit einem 5K Trafo (Monolith? oder dem FC40-5S von ISO Tango) und UB: 490V mit RK: 1,5K und 60mA. Mal sehen, vielleicht das nächste Winterprojekt -:)
-
Danke für's Einstellen, Klaus! Deshalb bin ich Immer verwundert, dass gefühlt 80% aller 300B Single Ended Amps mit 800-880Ohm Rk ausgestattet sind.
Meiner Meinung macht RK:1250-1500 Ohm mit einem 5K Übertrager wesentlich mehr Sinn!
Finde hier die Monolith (SA-11 Amorph) in 5K oder den ISO Tango FC-20s sehr reizvoll!
Weiß nicht, ob es zwingend Amorph sein muss.
Der Iso Tango FC-40-5S wäre auch denkbar
-
Hallo Chris,
da ich es selbst nicht mag, wenn man auf eine berechtigte Frage nur eine abwertende Antwort erhält, hier mal ein Versuch eine anderen Form der Antwort:
unterhalb deiner in #3.068 links markierten Arbeitspunkteinstellung gibt es einen AP von Ua=350V; Ug=-71V und Ia=80mA -> der würde eine Rk von ca. 880 Ohm brauchen. Das ist also der gleiche AP wie in Post #3.079.
es gibt also viele mögliche Arbeitspunkte....
beste Grüße Michael
Danke Michael! Dann benötigt der AP aber einen Übertrager mit 2200 Ohm.
-
Ist es nicht?
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. Doch sicher hat dieser Amp einen Arbeitspunkt!
RK_800 Ohm
Urk=70V
Plate Voltage= 420V
I=88mA
Laut angehängter Tabelle passt das jedoch nicht wirklich gut zusammen!
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. -
Es geht wunderbar mit 880 Ohm.
Klar geht das, aber es dann nicht der Arbeitspunkt!
-
es gibt eine Abwandlung der JC Morrison 300B Schaltung, hier von Skunkie Design:
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. Beide Design verwenden wie auch viele andere (Angela, JEL Lab, Frihu, WE91, tc...) einen 800 Ohm oder 880 Ohm Kathodenwiderstand und ein UB von knapp 430V und 75-80mA Strom durch die 300B.
Wenn ich in das Datenblatt und hier in die perfekten Arbeitspunkte schaue, dann liegt das immer daneben.
Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen. Hiernach müsste mal mindestens ein 1,25K Ohm oder 1,5K Ohm als Rk eingesetzt werden.
Sehe ich das falsch?
-
Ortofon SPU Silver Meister MKII
Ortofon Cadenza bronze
Audio Technica AT-VM745xML mit oder ohne RigB
-
NA ja, im billigsten Fall eine Midea Porta Split Klimaanlage und eine Balkonkraftanlage!
-
Solar- und Klimaanlage ist die beste Kombination!
-
Ich kann Buena Vista Social Club empfehlen.
-
Denke ich auch, Jörg!
Eine Revision eines alten Accuphase Amps wird sicher nicht unter 800€ zu machen sein.
-
Weiß nicht so recht, ob man eine Empfehlung für einen 45 Jahre alten Verstärker aussprechen kann! (Alterung Elkos, etc...)
-
Laut Amazon-Bewertungen kann der kein Gapless.
Was äußert sich das in der Praxis?
-

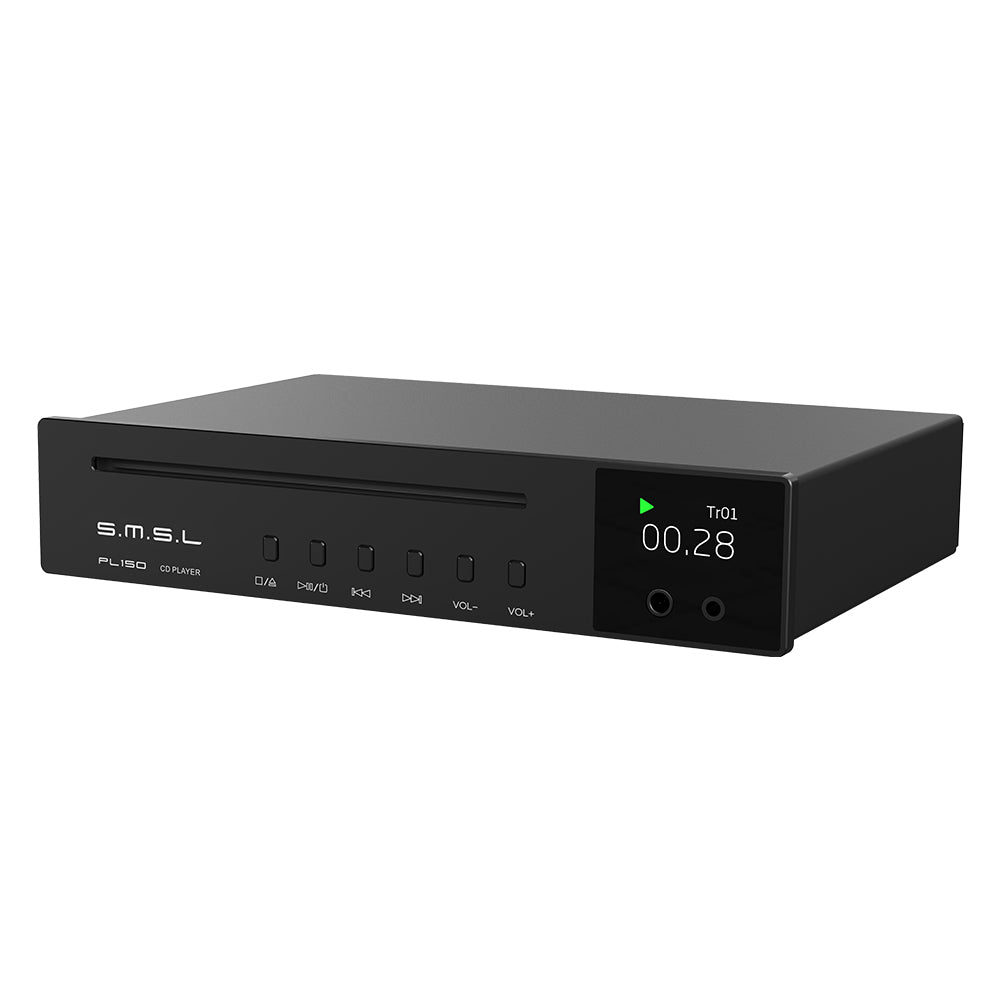

Ich besitze den PL150 in der Zweitanlage:
SMSL PL150 | Hi-Fi-CD-Player | Bit-Perfect | OPT/COX-Ausgang | CS43198D/A-Chip CS43198, 3,5 mm + 4,4 mm symmetrische Anschlüsse (Frontplatte), einstellbare HP VOL, USB-DC-Stromversorgung, das Herzstück Ihres Hi-Fi-Systems für den…smsl.shopDer ist definitiv gut!
SMSL PL150 Review (CD Player)Hello everyone, This is a review and measurements of the SMSL PL150 CD player and transport: After the review of the SMSL PL100 which seems to have been…www.audiosciencereview.com -
Seit mir das klar ist, begrenze ich mein Investitionsverhalten
auf geniessen des vorhandenen.Und vor allem hört Musik....
-
Ok, sehe ich aber anders - hab ne Lehne, funktioniert trotzdem.
So kompromisslos du zum Thema Lehne schreibst, wirst du mir sicher gleich sagen, dass das nicht nicht sein kann, ich keine Ahnung habe und/oder irgendwas mit meinen Ohren nicht stimmt …
Ich nehme trotzdem keine Kopfhörer 😁
Mach was du denkst!
