  • Revison Plattenspieler Telefunken S600

    Hallo in die Runde,


    wollte mal kurz von der Revision meines Telefunken S 600 Plattenspieler berichten.


    Das wurde alles gemacht:


    komplette Revision der Steuerplatine. D.h. Austausch aller Kondensatoren, neue IC´s, neue Potis, Kohleschichtwiderstände getauscht, Entstörkondensator getauscht und auf 240V umgelötet, neue Lampen, neuer Riemen usw...


    Soweit so gut. Der Dreher läuft....bis auf folgendes Problem:

    Der Magnet, der für die Lifthebel-Mechanik zuständig ist, schaltet sich, wenn der Plattenspieler eingeschalten wird ein, sprich ich kann den Tonarm nicht absenken, da der Magnet die Platte an der Lifthebelmechanik zum einrasten nicht frei gibt, auch nicht, wenn die 33er oder 44er Drehzahl erreicht ist.


    Kennt vielleicht jemand diesen Phänomen?


    Ich kann den Plattenspieler nur benutzen, wenn ich an der Steuerplatine den Magnet abstecke (PIN 110) , dann schaltet sich der Magnet natürlich nicht ein. Am Ende der Platte schaltet dann zwar der Motor ab, aber der Arm geht nicht hoch, sprich, der Magnet schaltet hier natürlich auch nicht ein.


    Laut Schaltplan sollten am PIN 110 11,4 V und 142 mA anliegen, ich messe aber 13,08V und 0 mA...?


    Wo liegt der Hund begraben?


    Viele Grüße,

    Andreas

  • Suche IC für DENON DP 37 F Plattenspieler

    Hallo in die Runde,


    ich bin die Tage günstig an einem Plattenspieler von Denon (DP 37 F) gekommen.

    Leider muss das IC ausgetauscht werden. Bisher haben wir kein passendes Ersatzteil dafür finden können.

    Hier die genaue Bezeichnung:: IR3T03

    Hat vielleicht jemand eine Idee, wo ich dieses Teil bestellen kann, bzw. hat von euch vielleicht wer was rumliegen und will es los werden...;-)


    Viele Grüße,

    Andreas

  • Sonofer SF 5 Lautsprecher - Hochtöner ohne Funktion - Platinenumbau

    Hallo Dirk,


    vielen Dank für Deine Antwort.


    Laut HiFI Wiki musste man für die Klavierlackausführungen einen Aufpreis zahlen.

    Ich hoffe sehr, dass ich die Lautsprecher wieder flott bekomme.

    Bin aber gerade noch mit meinen Telefunken S500 und S600 Drehern beschäftigt.


    Wenn es neue Erkenntnisse bezüglich der SF5 gibt, werde ich hier berichten.


    Viele Grüße,

    Andreas

  • Sonofer SF 5 Lautsprecher - Hochtöner ohne Funktion - Platinenumbau

    Hallo in die Runde,


    ich bin diese Woche per Zufall an diese Lautsprecher (in der Klavierlackausführung) gekommen:


    Sonofer SF5


    So wie sich das anhört, funktioniert leider ein Hochtöner nicht.

    Scheint auch ein bekanntes Problem dieser Baureihe gewesen zu sein.

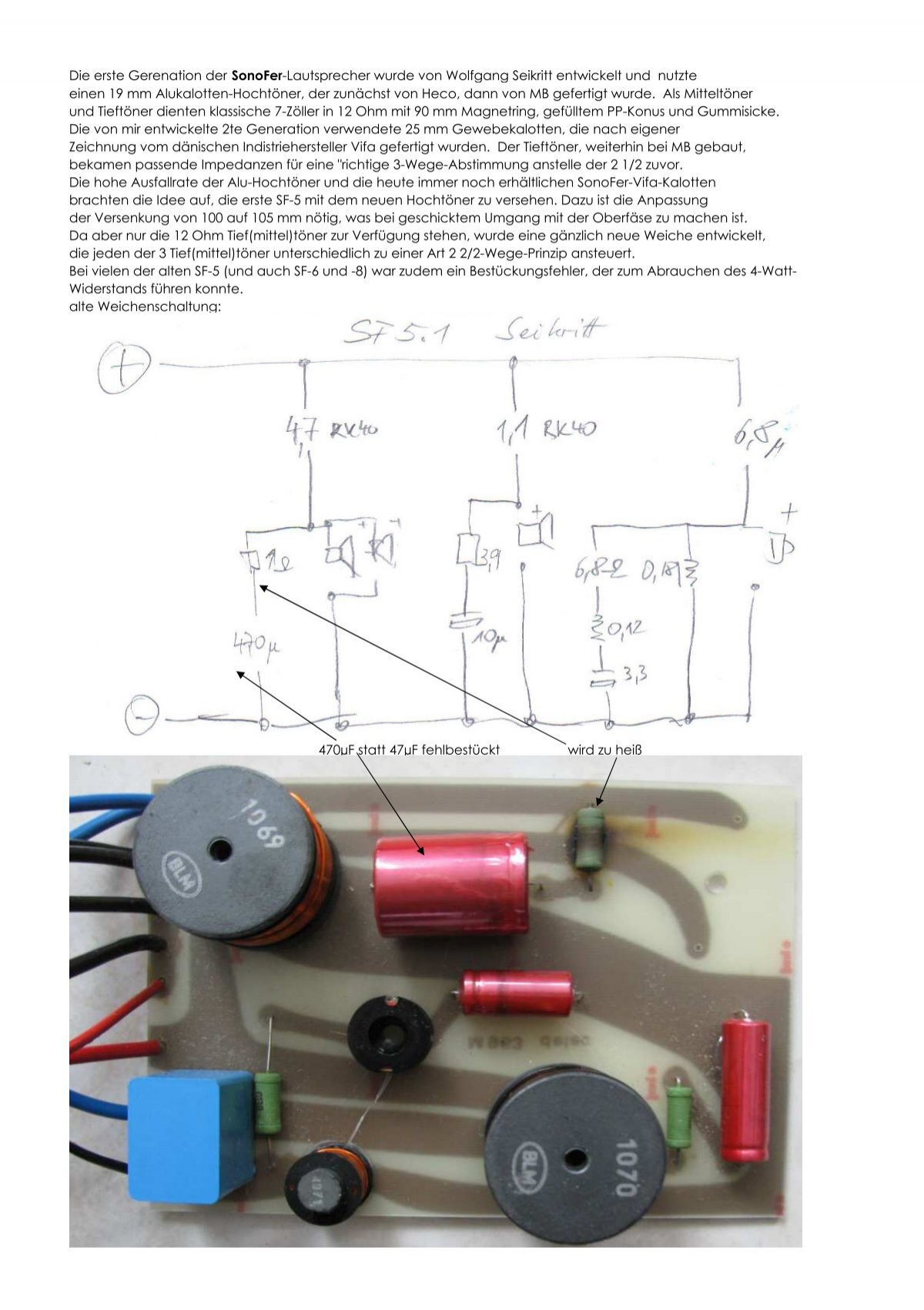

    Vielleicht liegt es ja an der Platine:


    file:///C:/Users/polym/Downloads/SF-5-repariert-1.pdf


    SF-5 erneuert - Hifilab
    SF-5 erneuert - Hifilab
    www.yumpu.com


    Da die Lautsprecher selbst mit nur einem Hochtöner schon sehr vielversprechend klingen, würde ich sie gerne

    wieder fit machen. Kennt jemand die SF 5?

    Hat vielleicht jemand noch einen oder zwei Ersatz - Hochtöner rumliegen?

    Hat jemand Erfahrung mit dem Umbau der Platine? (siehe Link)


    Viele Grüße,

    Andreas

  • Telefunken S 500/600

    Hallo in Runde,



    da die Revision meiner beiden S500 und meines S600 im vollen Gange ist, bin ich schon am überlegen, welches System ich den Drehern spendieren werde. In meiner Vorstellung habe ich einen 500er und den 600er am laufen, die dann mit möglichst charakterlich unterschiedlichen System bestückt sind.

    Ganz einfach gesagt, eines für Rock und Pop, dass andere für Jazz - zum "Aufmerksamen Hören" - mit einer guten Detailwiedergabe und schöner Bühne.

    Ein Analoger Flair wäre mir beiden wichtig.

    Mir wurde heute für diesen Zweck ein Audio -Technica VM 95 ML und ein Grado Prestige Green empfohlen.

    Was haltet ihr davon?

    Was man so liest, müssen beide Preis-Leistungs mäßig sehr zu empfehlen sein.



    Viele Grüße,

    Andreas

  • Telefunken S 500/600

    Hallo Betamax,


    vielen Dank für deine sehr ausführliche Beschreibung.

    Ich denke, das bekomme ich hin und rüste mal einen der drei auf LED um.

    Ich werde berichten.


    Beste Grüße

  • Telefunken S 500/600

  • Telefunken S 500/600

    Hallo Guido,


    vielen Dank für den Tipp.

    Auf die Seite bin ich schon gestoßen. Ich glaube, dass ist die beste Anleitung die man finden kann im Netz.

    Ich war heute mehrere Stunden damit beschäftig, vom 600er die verklebte Lifthebelmechanik vom Harz zu befreien. So was hartnäckiges.

    Da half nur ein wiederholtes Wechselbad aus heißem Wasser und Isopropanol. Dafür hebt jetzt alles wieder wie es soll.


    Viele Grüße,

    Andreas

  • Telefunken S 500/600

    Könnte vom Sockel her passen.


    Oder ich rüste auch auf LED um.

    Da bräuchte ich aber eine genaue Anleitung, wie man das gemacht hast.

    Sprich welche Bauteile ich wo einsetzen muss.

    Hast Du deinen Umbau dokumentiert?


    Grüße,

    Andreas

  • Telefunken S 500/600

    Hallo betamax.


    Vielen Dank für Deine ausführliche Antwort.

    Damit hast mir ein großes Stück weitergeholfen.

    Bei keinem meiner drei Telefunken brennt die Lampe, wenn das Gerät eingeschalten ist. Scheint wohl anfällig zu sein.

    Ich begebe mich mal auf die Suche und werde bei Erfolg hier berichten.


    Wünsche einen schönen Sonntag,

    Viele Grüße

    Andreas

  • Telefunken S 500/600

    Hallo in die Runde,


    ich bin auch gerade dabei, meine beiden s500er und meinen s600 zu überholen.

    Weiss wer die genaue Bezeichnung der Birne für die Endabschaltung?

    Es stehen ja überhaupt keine Angaben drauf.

    Sollte die Lampe eigentlich immer brennen, sobald der Dreher eingeschalten ist?


    Viele Grüße,
