Der Clone ist richtig gut. Ich habe zunächst ja nur die Kondensatoren im Signalweg getauscht und für mich passende Röhren eingesetzt. Das macht den Clone besser. Meine EAR Phonobox wurde von dem Clone ersetzt.
Das Gerät ist so wie es geliefert wird für den Preis schon ein Hammer.
Viele Grüße, Olaf
So schaut der Übertrager mit dem Gehäuse aus.
Grüße, Olaf
Ich würde beim Denon DL103 zu einem 1:10 Übertrager greifen. Die Variante die Klaus (Tibus) eingestellt hat ist sicher gut.

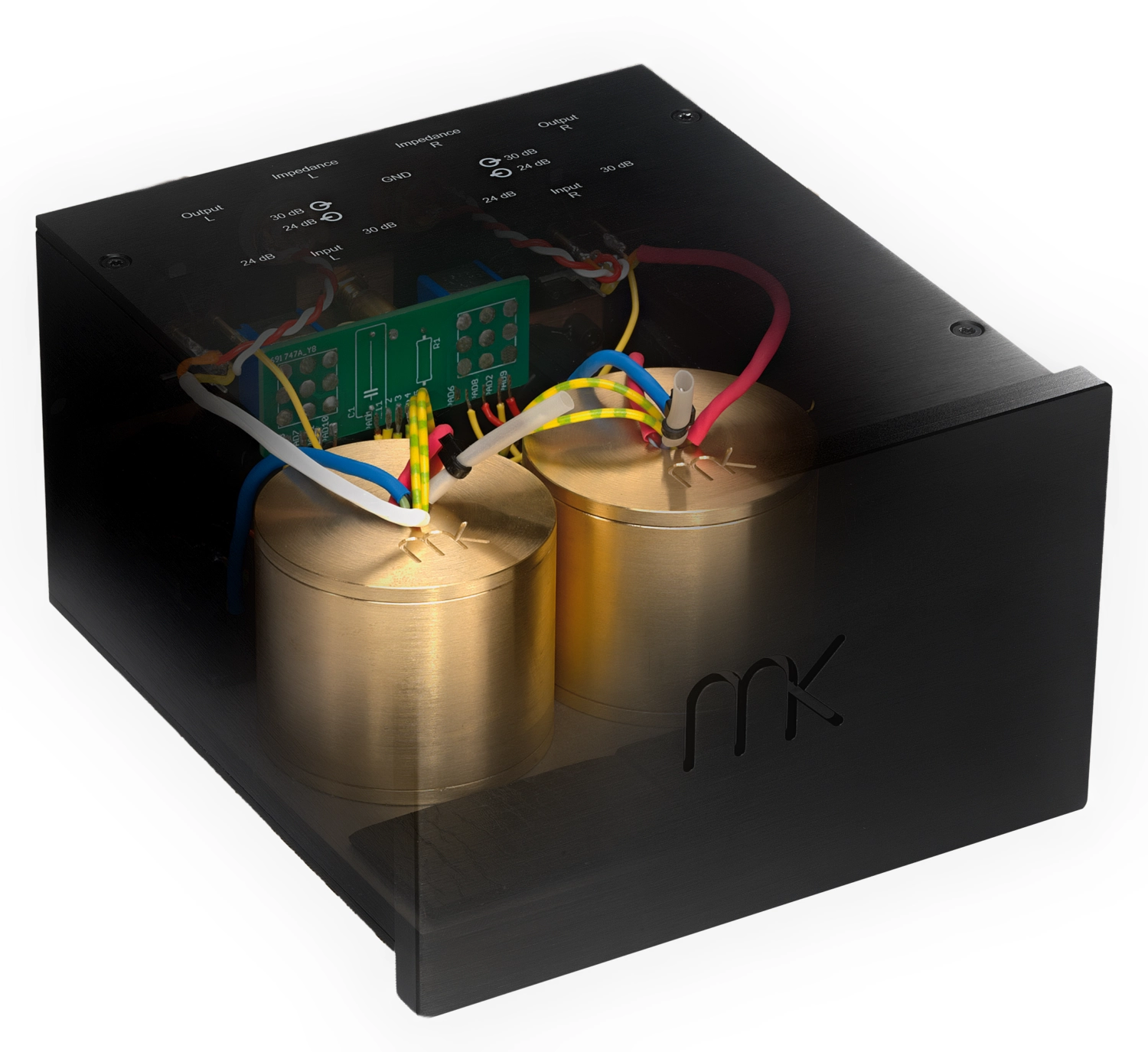

Wenn man nicht basteln möchte wäre hier eine günstige Variante mit Gehäuse möglich.
Hier weitere brauchbare Infos dazu:
Viele Grüße, Olaf
Mario Biondi
Grüße, Olaf
Fleetwood Mac
Grüße, Olaf
Stan Getz
Grüße, Olaf
Hallo zusammen,
der erste Schritt ist gemacht. Hier mit den neuen Mundorf Kondensatoren. Das Gerät spielt jetzt ca. 2 Stunden. So lasse ich es jetzt ein paar Wochen dudeln.
Viele Grüße, Olaf
Hallo Olaf,
ich würde hier weniger von Modifikation sprechen, sondern über die Einhaltung der notwendigen Bauteilwerte - und diese nicht nur bei einer Frequenz. Wenn dies mit sich zieht, eine andere Art von C zu nehmen, weil der vorhandene nur annähernd oder eben nicht bei den notwendigen Frequenzen den Wert einhält, dann eben tauschen. Als weiteres ist für mich immer wieder das Netzteil ein relevanter Faktor. Hier ist manchmal oder standardmäßig evtl. eine zu geringe Glättung. Ich selbst führe gerne noch einmal ein L ein oder eine zusätzliche RC-Stufe, wenn möglich - aber nicht einfach C´s vergrößern. So hatte ich übrigen auch die Optimierung beim Mopped gesehen, wo auf der Platine die Möglichkeit für ein L gegeben war.
Ab wann dann die Koppel C´s für mich dran wären - ist m.E. Fallentscheidend - und bestimmt auch der Vorliebe des Hörers. Ich habe einen Kenwood KT917 Gold - Tuner (m.E. der Tuner), den der Vorbesitzer mit Koppelkondensatoren höchster Güte ausgestattet hatte (im Original sind Elko´s drin). Da die Werte bei einigermaßener Größe aber eben viel geringer waren, fehlte für mich Bassanteil - für den Vorbesitzer war es aber genau richtig ...
Hallo Peter,
danke dir. Dann hast du die Platine bestimmt selber bestückt und die Werte der Bauteile vor dem einlöten geprüft? Wobei dir dann die Güte der Bauteile auch sehr wichtig ist. Aber es müssen aus deiner Sicht keine besonderen Bauteile sein? Passt der Wert, ist das Bauteil ok.
Das Netzteil werde ich mir dann auch noch genauer anschauen. Bezüglich der RIAA werde ich nicht alle Teile auslöten um die exakten Werte zu bestimmen. Da hätte es mehr Sinn gemacht, alles neu aufzubauen. Hier werde ich später prophylaktisch die Kondensatoren tauschen die für die Entzerrungskurve zuständig sind und neue mit hoher Güte einsetzen.
Bei dem Clone habe ich die neuen Ausgangskondensatoren nach V3 mit den gleichen Werten eingesetzt. Hier setzen ja einige auf Werte von 2,2 bis zu 4,7 µF um die Bassperformance zu erhöhen. Geschmacksache, wäre mir hier zu viel.
Viele Grüße, Olaf
Hat tatsächlich niemand einen Link zu einem seriösen chinesischen EAR-Clone für mich, den ich meinem Bekannten geben kann?
Grüße von Doc No
Der Shop hat gerade Urlaub…..Vielleicht funktioniert der Link danach wieder.
Grüße, Olaf
Ich gehe hier mit dir d´accord.
Die Bauteilwerte sind m.E. entscheidend und die sind im meisten Fall schon gut.
M.E. ist ein kritischer Wert die Rückkopplung, da diese die RIAA ausmacht. Und hier sind zu mindestens auf meinen Platinen auch immer die Hinweise auf die einzustellende "Gesamtkapazität". Es ist dort insbesondere darauf geachtet, dass man ggf. auch 2-3 Werte parallel löten kann, um diese möglichst exakt hinzubekommen. Hier ist m.E. der größte Wert auf ein ordentliches (oder besser gesagt ausgemessenes) Bauteil zu legen.
Hallo Peter,
aus meiner bescheidenen Sicht, wäre das die zweite Stufe der Optimierung. Viele haben mit der Optimierung der RIAA begonnen und Augenmerk auf die Rückkopplungsschleife gelegt. Nach deiner Erfahrung würdest du dort mit der Modifikation beginnen und auch das größte klangrelevante Potential heben?
Viele Grüße, Olaf
Hallo Olaf,
wow, da hast du aber mal richtig investiert. Ich habe meinen EAR Clone auch an allen möglichen Stellen gepimpt, habe allerdings keinen AB Vergleich, bin einfach nur sehr zufrieden.
Hallo Marcel,
die TFK Röhren sind teuer geworden und für Kondensatoren kann man mittlerweile richtig viel Knete versenken. 😳
Ich habe gelesen, was du alles gemacht hast. Auch ein cooles Projekt. 👍
Das Gerät ist ohne Modifikationen schon so gut, dass ich einen zweiten 834 Clone in einem anderen Raum gut gebrauchen kann. Zunächst bin ich sehr gespannt, was dabei am Ende rauskommt. Brauche noch eine neue Entlötpumpe und dann geht es los.
Viele Grüße, Olaf
Hallo zusammen,

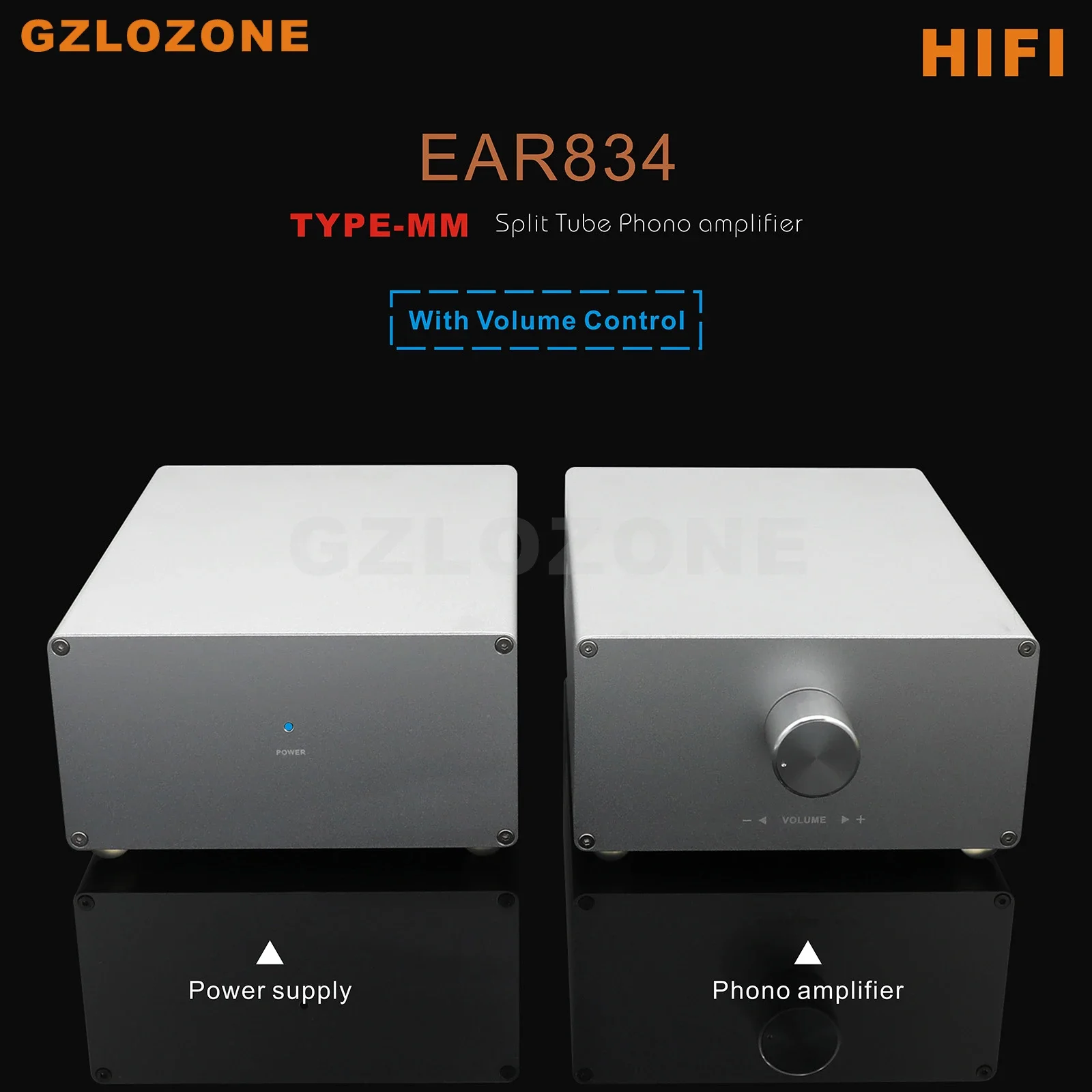

der zweite 834 Split Clone ist angekommen. Die beiden Geräte sind mit identischen Bauteilen bestückt. Ich starte zunächst mit dem Tausch von vier Kondensatoren im Signalweg. Mundorf 1MCap Supreme SilverGoldOil in 1 µF für die Ausgangskondensatoren nach V3. Für die Koppelkondensatoren zwischen V1 und V2 nehme ich Mundorf MCap Supreme EVO SilverGold in 0,15 µF. Telefunken ECC83 Röhren werde ich noch einsetzen.
Dann in Ruhe hören und nach ein paar Wochen mit dem zweiten nicht modifizierten Gerät vergleichen. Ich bin gespannt, was da auf mich zukommt. Danach wie auch hier oft super beschrieben, vielleicht weitere Optimierungen an der RIAA sowie dem Netzteil angehen.
Für die Kondensatoren und Röhren habe ich in Summe 450 Euro bezahlt.
Viele Grüße, Olaf
Hallo scotwalks,
eine gute Idee! Berichte gerne, wenn du dich eingehört hast.
Was da geliefert wird, macht schon richtig Spaß. Meine EAR Phonobox habe ich heute verkauft und einen zweiten Clone bestellt. Ich brauche eh noch eine Phono für einen anderen Raum und kann so besser nachvollziehen, in welcher Weise sich Veränderungen auswirken. Ich bin immer noch bei der Auswahl der Teile die ich zum Pimpen benötige. Da muss ich mich zurückhalten und auf dem Teppich bleiben. Man kann hier richtig Geld ausgeben.
Grüße, Olaf
Ich habe einen anderen Übertrager gekauft aber in ähnlicher Preisregion.
Zollgebühr:
Grüße, Olaf
Tony Bennett & Diana Krall
Grüße, Olaf
Kari Bremnes
Grüße, Olaf
Purple Disco Machine
Grüße, Olaf
Leonard Cohen
Grüße, Olaf
Van Morisson
Grüße, Olaf
Simply Red
Grüße, Olaf
